Introducción de equipos

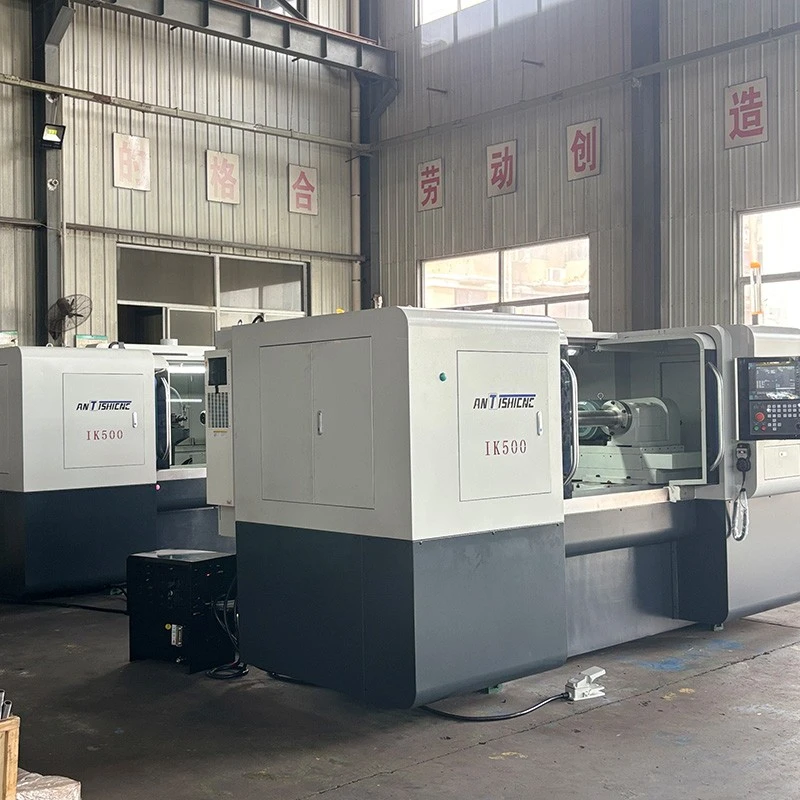

Las principales características estructurales de la máquina de amoleras interna de CNC son las siguientes:
- Cuenta con una cubierta protectora totalmente cerrada, un modelo CNC de dos ejes, y está controlada por un sistema CNC Siemens.
- El lecho de la máquina de amoleras interna CNC está construida de una fundición, y la base ha sufrido múltiples tratamientos, asegurando una excelente rigidez y resistencia a la deformación. Los rieles guía utilizan un diseño recubierto de plástico para reducir la vibración de la máquina, extender la vida útil y mejorar la sensibilidad al alimento.
- El tornillo de alimentación es un tornillo de bola de alta precisión. El husillo de la pieza de trabajo utiliza la conversión de frecuencia de CA para un cambio de velocidad sin pasos. El huso se fija en la mesa de trabajo, que recíproca, mientras que el carro de la rueda de molienda se fija en el puente de la cama, proporcionando movimiento de alimentación para la rueda de molienda . - La caja del husillo utiliza un huso de manga de alta precisión, con rodamientos delantero y trasero con rodamientos de alta precisión para la alta trampa de rotación. El motor del husillo de trabajo es un motor de frecuencia variable de CA con regulación de velocidad sin pasos.
-El huso de cabeza de molienda utiliza un huso mecánico altamente rígido de alta precisión, con un huso mecánico de alta velocidad estándar de 24,000 rpm. Los abrasivos personalizados se pueden personalizar para cumplir con los requisitos de molienda para una gama más amplia de tamaños.

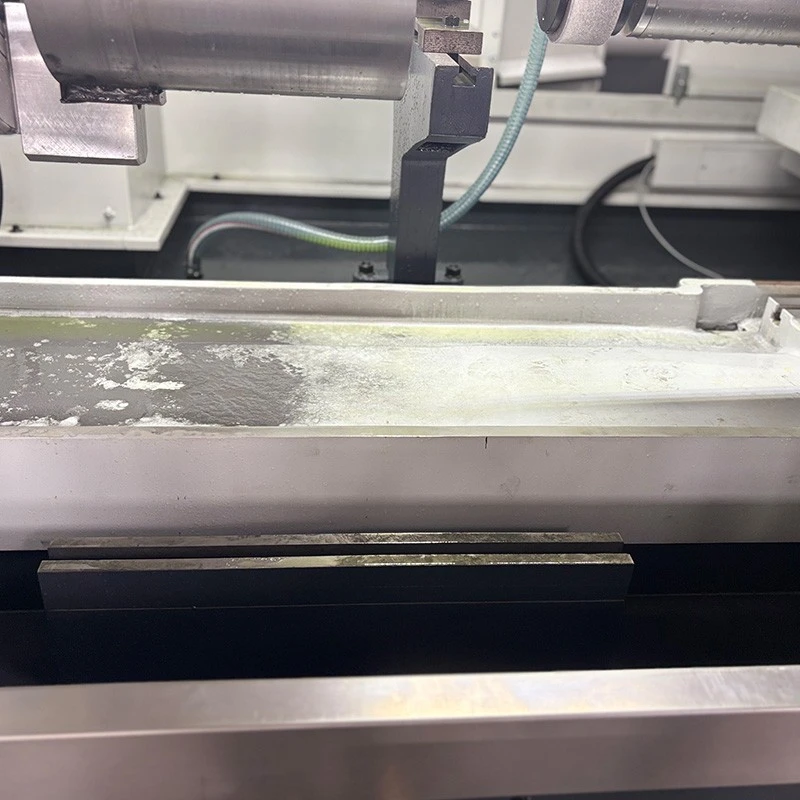

- El accesorio de máquinas de máquina de molineras interna CNC utiliza un fuck de tres mocascos, con un fuck hidráulico opcional para la carga automática. La mesa de trabajo utiliza una guía de película de aceite hidrostática de V plana, una fundición resistente a la desgaste de una pieza. La rueda de molienda tiene una carrera de alimentación de 105 mm y está equipada con un tanque de agua de enfriamiento independiente.
Etiqueta: CNC Ginder interno, fabricantes de amoleras interna de CNC, proveedores, fábrica de fábrica
Parámetro técnico
|
Máquina de molienda interna |
IK2150Q |
|
Molienda de diámetro del agujero interno |
8-150 mm |
|
Profundidad máxima de molienda |
180 mm |
|
Diámetro giratorio de la pieza de trabajo máxima |
360 mm |
|
Carga máxima de trabajo |
50 kg |
|
Ángulo de giro máximo de la cabeza de trabajo |
20 grados |
|
Huso de rueda de molienda/SJ6 |
24000 rpm Máx. |
|
Huso de rueda de molienda/SJ10 |
11000 rpm Máx. |
|
Velocidad de rotación de la pieza de trabajo |
50 ~ 500 rpm |
|
Trazo máximo de la mesa de trabajo/eje z |
650 mm |
|
Velocidad máxima de la mesa de trabajo/eje z |
5000 mm/min |
|
Resolución de la mesa de trabajo/eje z |
0.001 mm |
|
Precisión de posicionamiento de la mesa de trabajo/eje z |
0.008 mm |
|
Repita la precisión del posicionamiento de la mesa de trabajo/eje z |
0.004 mm |
|
Carrera máxima de rueda de molienda/eje x |
110 mm |
|
Velocidad máxima de la rueda de molienda/eje x |
5000 mm/min |
|
Resolución de la rueda de molienda/eje x |
0.001 mm |
|
Precisión de posicionamiento de la rueda de molienda/eje x |
0.006 mm |
|
Repita la precisión de posicionamiento de la rueda de molienda/eje x |
0.003 mm |
|
Servo Motor Potencia de la rueda de molienda/eje X |
1.6kw |
|
Servo Motor Power de la mesa de trabajo/eje z |
1.6kw |
|
Potencia del motor de la pieza de trabajo |
1.5kw |
|
Potencia de moler motor de la rueda |
3kw |
|
Presión de la lubricación del riel de guía |
0.1MPA |
|
Presión del sistema de trabajo |
0.8 ~ 1.0MPA |
|
Flujo de bomba de enfriamiento |
50 l/min/ysb50 |
|
Peso de la máquina |
3500 kg |
|
Dimensiones/l*w*h |
3450*2180*2200 mm |
|
Fuente de alimentación |
380V/3PH/50Hz |
