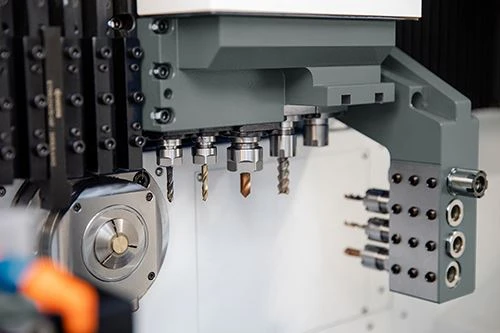

Introducción de equipos

La gama completa de piezas de fundición de tipo CNC de tipo suizo está hecha de hierro fundido meehanita de alto rendimiento, y el uso de la tecnología de análisis de elementos finitos y los procesos de tratamiento de envejecimiento sientan una base sólida para la alta rigidez, alta precisión y alta estabilidad de la máquina herramienta. Las características de baja deformación de estrés del hierro fundido meehanita son un factor clave en la precisión a largo plazo de la máquina herramienta.

Debido a la alta precisión del mecanizado CNC de tipo suizo, este método de mecanizado se usa mejor al producir piezas con tolerancias estrechas y piezas complejas. El buje de la guía puede arreglar la pieza de trabajo en su lugar, minimizando la vibración al tiempo que mejora la precisión. Con tan alta precisión, se pueden producir muchas partes complejas, lo que lo convierte en la base de industrias como medicina, aeroespacial y electrónica.

Estas máquinas pueden completar múltiples tareas en un ciclo, ahorrar tiempo y mejorar en gran medida la productividad. Dado que se requiere poca supervisión humana, la eficiencia y la producción de la fabricación suiza también mejoran en gran medida.

El método Swiss CNC no está limitado por una variedad de materiales. Puede máquina de acero inoxidable, titanio, aluminio, plásticos e incluso geometrías complejas. Este nivel de precisión facilita la fabricación de formas pequeñas e intrincadas en comparación con los tornos tradicionales.

El mecanizado controlado reduce los errores y el uso de material de chatarra, lo cual es económico teniendo en cuenta el mecanizado suizo de alta precisión, ya que no solo elimina los desechos, sino que también reduce los gastos

El torno de CNC de tipo suizo puede lograr superficies extremadamente suaves y refinadas con poco o ningún procesamiento posterior. Debido a la acción de corte estable, se elimina la charla de herramientas, lo que resulta en un excelente acabado superficial que cumple con los estrictos requisitos de la industria.

Una vez programadas, las máquinas CNC suizas pueden fabricar eficientemente piezas similares sin discrepancias. La tecnología de automatización evita el error humano y garantiza la consistencia en la producción en masa, por lo que es una excelente opción para las herramientas de precisión.

Parámetro técnico

Tipo de máquina			S205	S206		S265	S266
Capacidad de procesamiento	Diámetro máximo de la barra maquinable (mm)		Φ20			Φ26
	Diámetro de diámetro del huso (mm)		Φ25			Φ30
	Máximo maquinable longitud (mm)	Guía sin arbustos	2.5D (Máx.50)
		Guía fijo arbusto	220 (0ctional)
		Guía giratorio arbusto	180
	Diámetro de sujeción máximo del huso posterior (mm)		Φ20			Φ26
	Diámetro de perforación máximo del huso principal (mm)		Φ10
	Diámetro de tapping máximo del huso principal		M10
	Diámetro de perforación máximo del huso posterior (mm)		Φ10
	Diámetro de golpe máximo del huso posterior		M10
	Diámetro máximo de perforación de herramienta viva radial (mm		Φ8
	Herramienta radial en vivo diámetro de tapping máximo		M6
	Back Live Tool Diámetro de perforación máximo (mm)		Φ8 (opt)	Φ8		Φ8 (opt)	Φ8
	Back Live Tool Diámetro de tapping máximo		M6 (Opt.)	M6		M6 (Opt.)	M6
Capacidad mecánica	Velocidad del huso principal (R/min)		10000 (guía rotativo Bush 8000)
	Velocidad del huso posterior (R/min)		10000
	Velocidad de herramienta en vivo radial (R/min)		6000
	Velocidad de herramienta en vivo posterior (R/min)		6000 (0pt.)		6000	6000 (0pt.)		6000
	Velocidad de movimiento rápido (m/min)		24 (X2/Y1/Z1/Z2)
			20(X1)	20(X1/Y2)		20(X1)	20(X1/Y2)
	Rebada del huso principal (mm)		Menos de o igual a 0.002
	Repetir precisión de posición		Menos de o igual a 0.003
Sistema de herramientas	0.D. herramienta		1(16)+6(12)
	Herramienta de mecanizado axial		4 (ER16)
	Herramienta radial en vivo		2 (ER11) +3 (ER16)
	Soporte de herramientas de agujeros profundos		2 (ER16, Opt.)
	Herramienta de mecanizado posterior		4 (ER16)
	Herramienta en vivo de regreso		Optar.	4 (ER16)		Optar.	4 (ER16)
	Tusor de herramientas de retroceso de giro		---	2 (16.opt.)		--	2 (16.opt.)
Potencia del motor	Huso principal (KW)		4.2
	Spindle de espalda (KW)		4.2
	Eje de unidad lineal (KW)		1
	Radial Live Tool (KW)		1
	Back Live Tool (KW)		1 (0pt.)	1		1 (0pt.)	1
	Bomba de refrigerante (kw)		0.4
Peso de la máquina (kg)			2900	3000		2900	3000
Dimensiones de la máquina (L X W x H) (mm)			2565x1350x1850

Tipo suizo CNC TorneoEquipo estándar

configuración	Configuración de la máquina desnuda	Marca
Sistema de doble canal de 10,4 pulgadas	---	Síntesis
Volante externo	---	Shansen
Servo de posición absoluta	---	Síntesis
Componentes eléctricos	---	Schneider
Huso eléctrico	Incluir	Porcelana
Codificador de huso	Incluir	Síntesis
Cojinete de huso	Incluir	NSK (Japón)
Tornillo de bola de importación y vía guía	Incluir	PMI/THK
Acoplamiento del eje	---	KTR (Alemania)
Nueces de bloqueo	Incluir	Yinsh (Taiwán)
Dispositivo principal de sujeción del huso	Incluir	Porcelana
Dispositivo de sujeción del huso de espalda	Incluir	Porcelana
Dispositivo de buje de la guía giratoria	Incluir	Porcelana (Tipo de spline)
Sin dispositivo de buje de guía	Incluir	Porcelana
Herramienta radial en vivo	Incluir	Porcelana
Dispositivo de blaning delantero del huso posterior	Incluir	Porcelana
Part Cintura transportadora	Incluir	Cinturón de importación
Enfriador de aceite de husillo	Incluir	Oponerse
Sistema de lubricación	Sin bomba de lubricación	HERG (Japón)
Sistema de enfriamiento	Sin bomba de enfriamiento	A-ryung
Sistema neumático	Incluir	Airtac
Dispositivo de iluminación LED	---	Langrui
Luz de alarma LED de tres colores	---	Oude
Guardias completamente cerrados	Incluir	Porcelana
Espaciadores de pie y tornillos	Incluir	Porcelana
Herramientas aleatorias	Incluir	Porcelana
