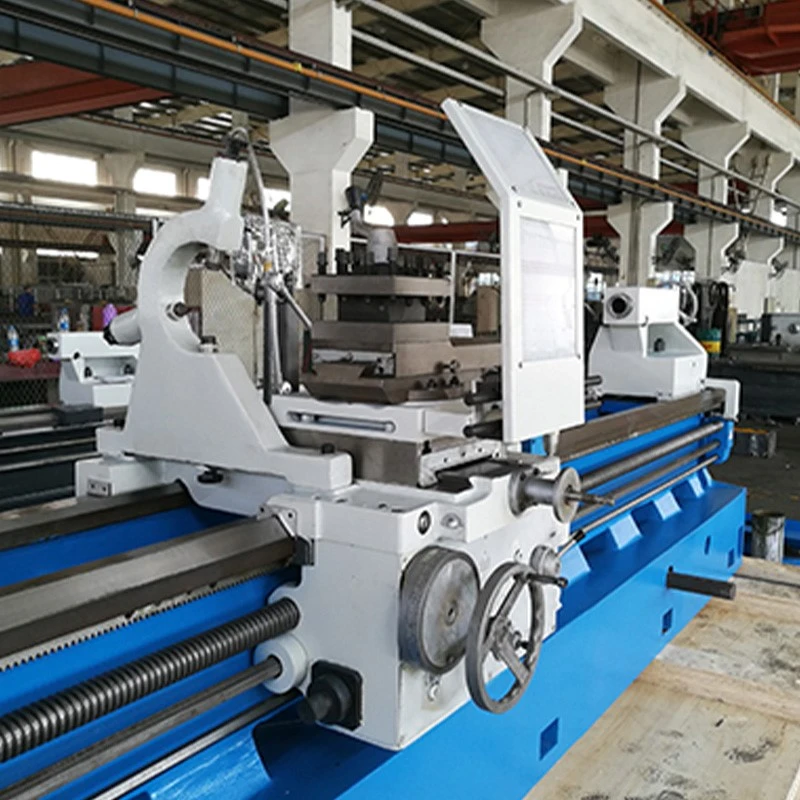

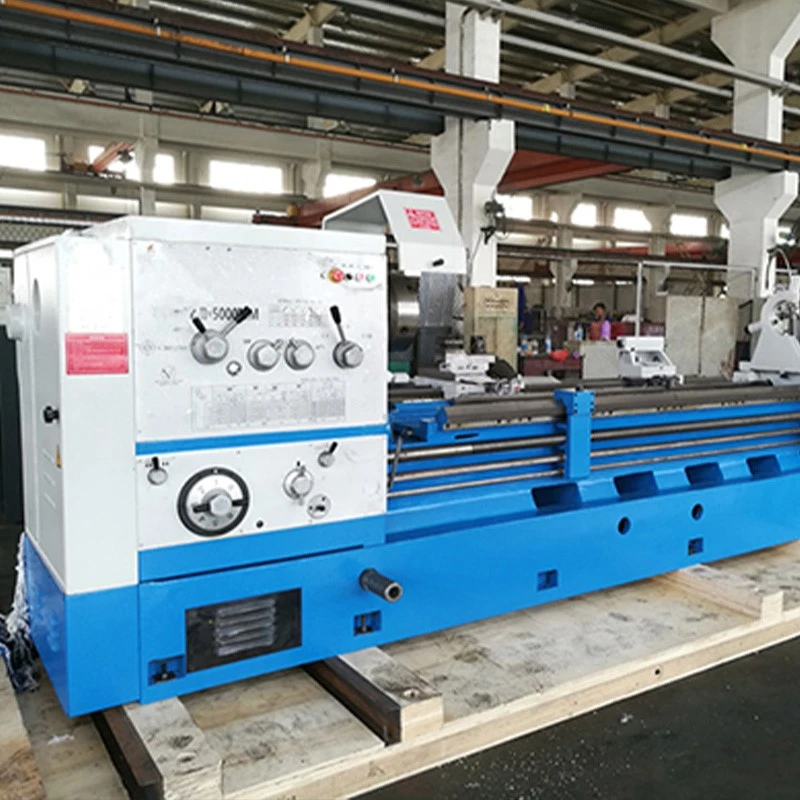

Introducción de equipos
Esta serie ofrece una versatilidad excepcional y una robusta adaptabilidad del proceso, que respalda una amplia gama de grandes operaciones de máquinas de torno, incluidas las cilíndricas externas, la cara, el surcón, el aburrimiento y el mecanizado de cónicos internos, y es compatible con herramientas de acero y carburo de alta velocidad. Los diámetros del husillo de 105 mm y 130 mm están disponibles, y con las narices del huso D-11 o C-11, admiten sujeción de servicio pesado y mecanizado de eje largo a través de los agujeros, expandiendo la versatilidad de la máquina. El rango de ajuste de velocidad del huso de 18 niveles cubre 14 ~ 750 rpm, asegurando un cambio suave entre el corte pesado de baja velocidad y el acabado de alta velocidad durante el mecanizado.
La serie CW-E presenta un sistema de alimentación altamente eficiente con un total de 144 tipos de roscas en tono métrico, modular y diamétrico. Ofrece 72 opciones de alimentación vertical y horizontal, y velocidades de alimentación rápidas de 4 m/min (vertical) y 2 m/min (lateral), mejorando significativamente la eficiencia del mecanizado. El lecho de la máquina se ha ampliado a 550 mm y presenta un área de swing de despeje aumentada (máximo φ1400 mm), proporcionando un amplio espacio y soporte estable para piezas de diámetro grande.
El atalte de la cola presenta un huso de gran diámetro (φ100/120 mm) y un diseño de agujero de Morse No . 6, con un golpe de 240 mm, que satisface las necesidades de soporte de servicio pesado y mecanizado de agujeros profundos. Combinado con un potente motor de accionamiento principal de 11kW y una estructura de lecho de máquina altamente rígida, la máquina mantiene una excelente estabilidad y resistencia a la vibración incluso durante el mecanizado continuo de alta carga.
La gran máquina de torno adopta un diseño horizontal tradicional, con un diseño exterior centrado en la seguridad operativa y la facilidad de mantenimiento. Equipado con una cubierta protectora totalmente cerrada, cumple con los estándares de seguridad internacionales. La serie CW-E es una opción ideal para el mecanizado de servicio pesado en industrias como la fabricación de maquinaria a gran escala, equipos de energía e industria pesada. Con un rendimiento confiable y configuraciones flexibles, proporciona a los clientes soluciones de corte eficientes y duraderas.
Equipo estándar
|
Nombre |
Presupuesto |
Quantidad |
|
Chuck de tres mandíbulas |
￠ 325 mm |
1 |
|
Fuck de cuatro mandíbulas |
￠ 400 mm |
1 |
|
Placa de conducción |
￠ 350 mm |
1 |
|
Centro de huso |
Mohs 6 |
1 |
|
Descanso estable |
Φ100-φ300 mm |
1 |
|
Seguir reposo |
Φ20-φ180 mm |
1 |
|
Junta de hierro |
-- |
1 |
|
Perno de base |
-- |
1 |
|
Protección contra el fuck |
-- |
1 |
|
Protección de descanso para herramientas |
-- |
1 |
|
Dial de hilo |
-- |
1 |
Equipo opcional
|
Nombre de parte |
Detalles |
|
Brecha |
--- |
|
Face Chuck |
800 mm/1000 mm |
|
Gran descanso estable |
200-450 mm |
|
Cambia de tres mandíbulas Chuck |
400 mm |
|
Cambia de tres mandíbulas Chuck |
500 mm |
|
Cambiar Chuck de cuatro mandíbulas |
630 mm |
|
Cambiar Chuck de cuatro mandíbulas |
500 mm |
|
2 eje DRO |
-- |
|
DRO de 3 eje |
-- |
Etiqueta: Máquina de torno grande, China Fabricantes de máquinas de torno grande, proveedores, fábrica
Parámetro técnico
|
MODELO |
CW61 (2) 63E |
CW61 (2) 80E |
CW61 (2) 100E |
CW61 (2) 120E |
|
Capacidades |
||||
|
Max.swing sobre la cama |
630 mm |
800 mm |
1000 mm |
1200 mm |
|
Max.swing sobre diapositivas cruzadas |
350 mm |
485 mm |
685 mm |
800 mm |
|
Distancia central |
750,1250,1750,2750,3750,4750,5750,7750,9750,11750 mm |
|||
|
Max.swing sobre Gap |
830 mm |
1000 mm |
1200 mm |
1400 mm |
|
Longitud de brecha válida |
230m |
|||
|
Ancho de la cama |
550 mm |
|||
|
Caída |
||||
|
Agujero |
105 mm o 130 mm (opcional para CW6180E+) |
|||
|
Nariz de huso |
D-11 o C-11 |
|||
|
Cón de husillo |
Φ120 mm Taper 1:20 (φ140, opcional para CW 6180+) |
|||
|
Velocidades de huso (número) |
14-750 rpm (18 pasos) |
|||
|
Box de engranajes y alimentos |
||||
|
Rango de hilos métricos (tipos) |
1-240 mm (54 tipos) |
|||
|
Hilos de pulgadas Rangs (tipos) |
28-1 pulgadas (36 tipos) |
|||
|
Rango de hilos de Moudle (tipos) |
0.5-60 dp (27 tipos) |
|||
|
Rango de roscas diametrales (tipos) |
30-1 TPI (27 tipos) |
|||
|
Rango de alimentos longtudinales (tipos) |
0.048-24.3 mm/r (72 tipos) |
|||
|
Rango de alimentación cruzada (tipos) |
0.024-12.15 mm/r (72 tipos) |
|||
|
Feed rápido: largo./Cross |
4/2m/min |
|||
|
Tamaño del tornillo de plomo: diámetro/tono |
T48 mm/12 mm o T55 mm/12 mm (para 5m+) |
|||
|
CARRO |
||||
|
Viajes de deslizamiento cruzado |
350 mm |
420 mm |
520 mm |
|
|
Viaje de descanso compuesto |
200 mm |
|||
|
Tamaño del vástago de herramientas |
32*32 mm |
|||
|
Contragolimiento |
||||
|
Diámetro del husillo |
100 mm |
120 mm |
||
|
Cón de husillo |
Morse #6 |
|||
|
Viaje de husillo |
240 mm |
|||
|
MOTOR |
||||
|
Motor principal |
11kw |
|||
|
Motor de bomba de refrigerante |
0.09kw |
|||
|
Motor de alimentación rápida |
1.1kw |
|||
