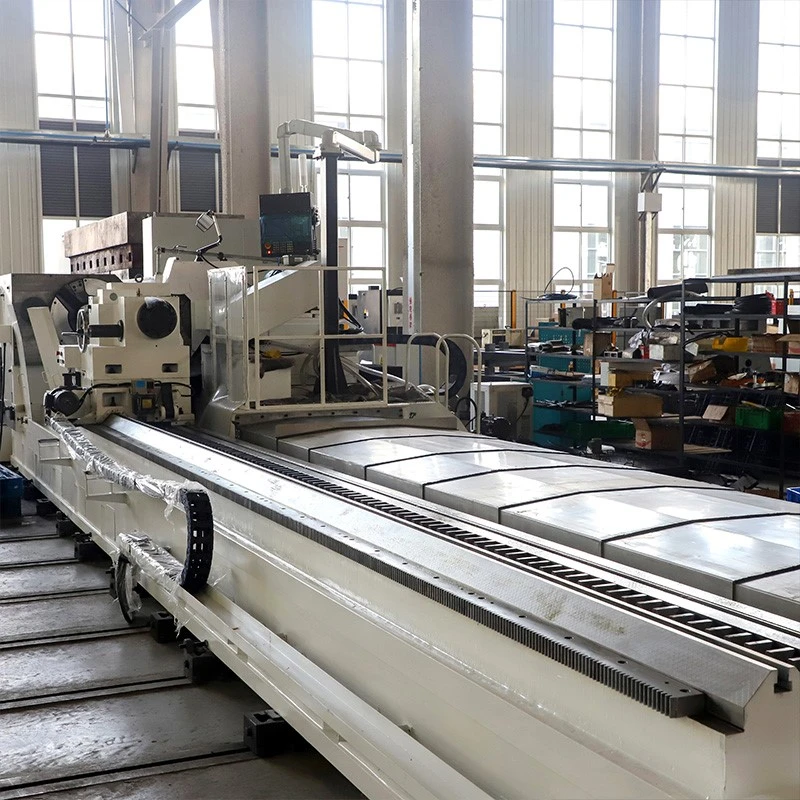

Máquina de molienda cilíndrica externa

El cabezal de la máquina de molienda cilíndrica externa es impulsado por un motor controlado por la velocidad de frecuencia variable con un mecanismo de desaceleración del cinturón V. La velocidad de la pieza de trabajo se puede ajustar infinitamente, y un dial autoalineante bidireccional de 180 grados asegura una transmisión uniforme. El contraproducción es una estructura de dos niveles, con el nivel superior capaz de ajustar horizontalmente. El movimiento longitudinal se logra mediante un motor asíncrono de CA que conduce una rejilla y un piñón. Se incluye un dispositivo de aderezo de rueda de molienda, y las mandíbulas traseras evitan la reacción de la reacción bajo carga.

La alimentación longitudinal del carro (eje z) utiliza guías planas en forma de V con lubricación hidrostática abierta. Un servomotor conduce la rejilla y el piñón a través de una caja de cambios de precisión, asegurando un funcionamiento suave. El carro está equipado con un panel de operadores, dispositivos de protección y una escalera para la entrada y salida. La alimentación transversal del carro de la rueda de molienda (eje X) es accionada por un servomotor a través de una correa dentada, conduciendo un tornillo de bola de precisión. Las guías también se lubrican hidrostáticamente, asegurando una alta precisión y rigidez. El huso de la rueda de molienda utiliza cojinetes de presión dinámicos y estáticos, proporcionando soporte axial y radial. Un motor asíncrono de CA impulsa la polea de descarga a través de una correa de poli-V. La polea de descarga es suministrada por una estación hidráulica independiente con protección de presión. El soporte del soporte se puede mover a lo largo de la cama de la máquina para admitir piezas de trabajo de molienda de diámetros variables.

El sistema eléctrico presenta un gabinete de control con aire acondicionado. La estación de botes de empuje está en voladizo y está equipada con una rueda de mano electrónica de mano y un interruptor de parada de emergencia. Los tanques de aceite hidráulico separados para el huso y el riel de guía aseguran un funcionamiento estable. La máquina de molienda cilíndrica externa también está equipada con una protección telescópica de acero inoxidable, rieles protectores y un enclavamiento de seguridad. El sistema de enfriamiento incluye un separador magnético y se puede instalar un dispositivo de inspección de cara final a pedido.

Nota: 1. Si hay requisitos especiales para la rueda de molienda, el usuario debe proporcionar la marca antes de firmar el contrato, y la parte B confirmará, y el precio debe calcularse por separado.

2. La configuración estándar es un empaque simple con soporte de barra de madera, y el embalaje base de madera es un paquete especial con PC, y el precio debe calcularse por separado.

Soporte de balance de la rueda de molienda

Pluma de diamante

Dispositivo de filtro de papel y separador magnético

Abrir reposo estacionario 30-200

Abrir reposo estacionario 200-350
